摘要，本文主要介紹電磁式電壓互感器型號含義及說明，電壓互感器型號大全，電壓互感器的工作原理（根據電磁感應原理變換電壓，繞組結構、繞組匝數比決定變壓比和變壓器完全相同，不同的在于，規模跟精度，電壓互感器為了保證精度，跟互感器的外電路，二次回路的阻抗都比加大即負載很輕，接近于空載的狀態，相當于一個恒壓源，電壓的變化率極小而精度較高，運行中的PT，一次沖磁電流使鐵心中的磁通密度比較大，接近于飽和。）電壓互感器的不同接線方式需要注意相事項。
一、什么是電壓互感器
PT，電壓互感器，英文拼寫PotentialTransformers，是將一次側的高電壓按比例變?yōu)檫m合儀表或繼電器使用的額定電壓為100V的變換設備。

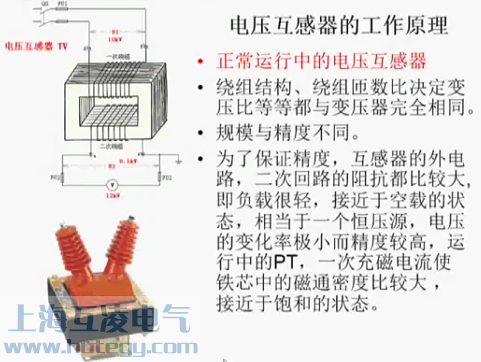

電磁式電壓互感器的工作原理和變壓器相同。也稱作TV。
二、按電壓變換原理分電磁式電壓互感器。
根據電磁感應原理變換電壓，繞組結構、繞組匝數比決定變壓比和變壓器完全相同，一次側匝數很多接高壓，二次成比例接二次輸出的電壓表。不同的在于，規模跟精度，電壓互感器主要為了保證精度，跟互感器的外電路，二次回路的阻抗都比加大即負載很輕，接近于空載的狀態，相當于一個恒壓源，電壓的變化率極小而精度較高，運行中的PT，一次沖磁電流使鐵心中的磁通密度比較大，接近于飽和。
電容式電壓互感器。
由電容分壓器、補償電抗器、中間變壓器、阻尼器及載波裝置防護間隙等組成，目前我國110KV-500KV電壓等級均有應用，超高壓只生產電容式電壓互感器。
光電式電壓互感器。
通過光電變換原理以實現電壓變換，近年來才開始使用。下面文章提到的電壓互感器型號含義說明均為電磁式電壓互感器型號含義說明。
三、電壓互感器有哪些型號？他們的型號含義是什么意思？
3.1電壓互感器有哪些型號？
本文最下方我們有國內常用的電壓互感器型號大全（在本文最下方），我們可以先了解下其相對應字母的含義，更有利于幫助我們明白電壓互感器其型號代表電壓互感器的用途用法。
3.2國內常見的電壓互感器型號字母對應的含義
第1位：J—PT
第2位：D—單相；S—三相；C—串級；W—五鐵芯柱
第3位：G—干式；J—油浸；C—瓷絕緣；Z—澆注絕緣；R—電容式；S—三相
第4位：W—五鐵芯柱；B—帶補償角差繞組；
連字符號后面：GH—高海拔；TH—濕熱區
四、電壓互感器各個變比代表什么？電壓互感器準確級代表什么？
根據下圖的參數我們舉例說明下：jdzx10-10 10/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P 圖
10.5KV變成0.1KV0.2級誤差2％做電度表計量用；
變成另一組0.1KV0.5級誤差5％做電流表顯示或保護用；
在有一組0.1KV6P級好像是10％誤差是做開口三角用的；
除以根號3是相電壓，開口用的相電壓是線電壓除以3.（輔助圈）
五、電壓互感器的接線方式
接線形式有：?jiǎn)蜗嘟泳€、V-V接線、Y-Y接線、Y0/Y0/△接線。

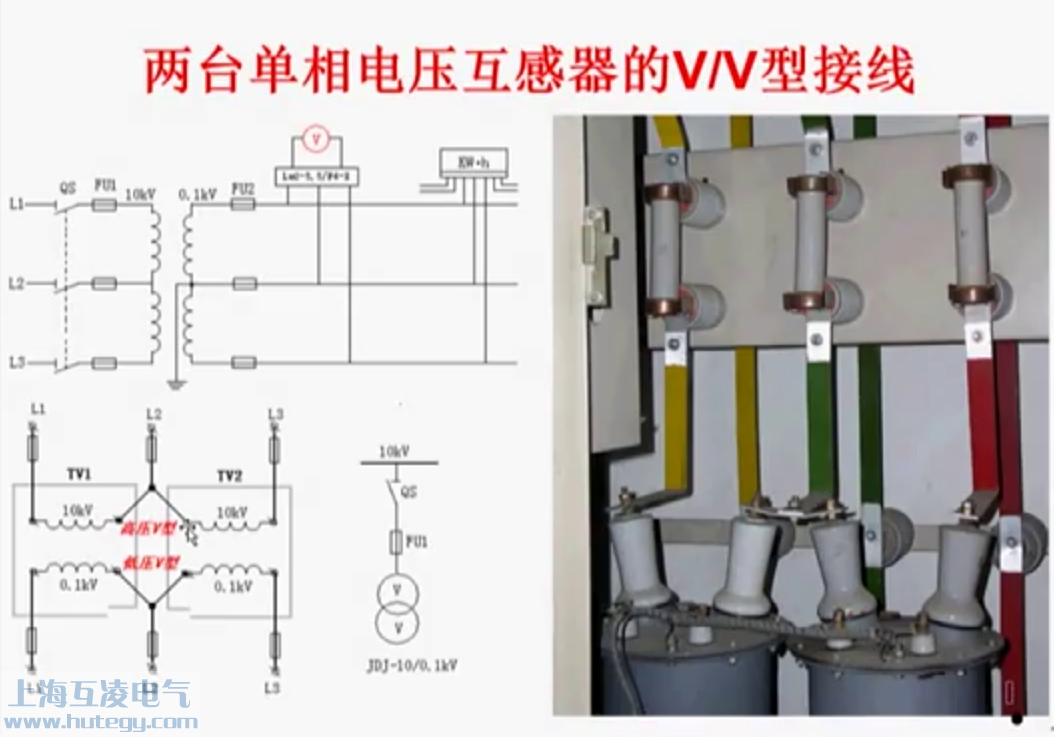

兩臺單相電壓互感器的V/V型接線的系統圖跟實物圖
V/V型接線的系統圖跟實物圖
VV接線的特點是只能可以測量線電壓不能檢測相電壓；
兩臺V/V型接線即不完全星形接線電壓互感器不能起絕緣監察，為了避免設備損壞，運行中的電壓互感器，二次不得短路；高壓低壓必須配上熔斷器；低壓繞組的第二項V相必須可靠接地。
電壓互感器鏈接端子極性不能接錯，否則會造成計量出錯或者繼電保護誤動等后果。
儀用互感器運行中，一次電壓和一次電流不得超過互感器的額定值得120%、

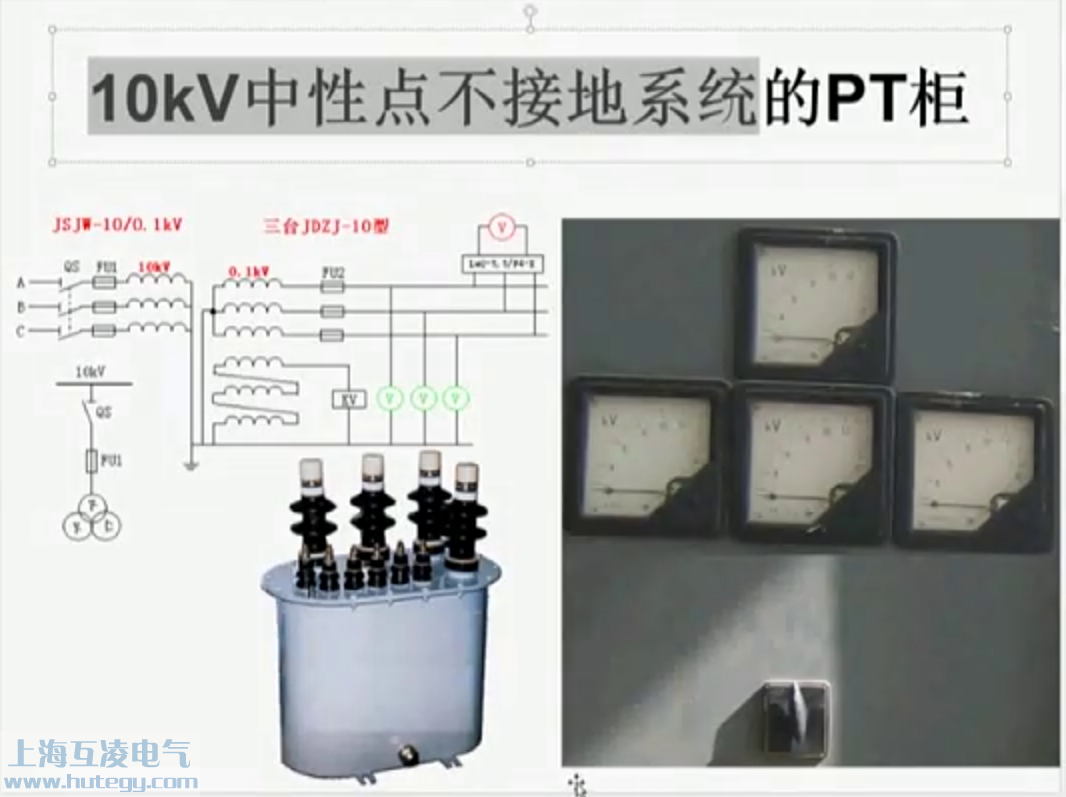

10KV中性點不接地系統接線圖
這種接線的特點可以實現可以測量線電壓又能能檢測相電壓，圖中紅色表示線電壓正常值是10kv，綠的三個表測量相電壓表5.77kv （10kv/√3）
主要是利用三相五柱的電壓互感器，這種互感器有高壓繞組低壓繞組開口三角繞組，配合轉換開關實現。
這種中性點不接地系統的PT柜現在比較少見，現在都改成中性點接小電阻接地。
